Классификация чиллеров и фанкойлов

 Чиллер - это холодильный агрегат, который применяется в центральной системе кондиционирования. Он необходим для подогрева либо охлаждения носителя тепла - воду или тосол он направляет в фанкойлы или в другие возможные теплообменники по трубопроводу.

 Фанкойл - это приемник нагретого или охлажденного носителя с вентиляторами. Они берут либо холод, либо тепло от носителя и, следовательно, нагревают или охлаждают их.

 Если необходимо настроить систему кондиционирования на объектах с множеством отдельных комнат, то система чиллеров и фанкойлов имеет значительное преимущество, так как к одному чиллеру есть возможность подключить необходимое количество фанкойлов. При этом есть возможность установить как общий температурный режим для всего объекта, так и регулировать его в каждом помещении с фанкойлом отдельно. Еще одним преимуществом является нелимитированная дистанция между одним чиллером и несколькими фанкойлами. Также возможно связать в одну систему несколько чиллеров с помощью автоматизации и управлять с одного пульта. Для наладки системы, описанной выше, применяются трубы газо- либо водопроводные с теплоизоляцией Армафлекс.

Параметры чиллера:

  • Производительность холода от нескольких единиц до 1500 кВт
  • Производительность тепла при условии наличия теплового насоса

 Чиллеры делят на типы: с воздушным и водным охлаждением конденсатора. Оба типа чиллеров могут быть как со встроенной насосной станцией, так и без гидравлического контура, к последнему необходимо подобрать насос.

 Чиллеры с охлаждением по воздуху делятся на 3 группы по месту их установки:

  •  Осевой вентилятор. Устанавливается на внешних стенах объекта лоджия, улица, плоские крыши.
  •  Центробежный вентилятор. Можно устанавливать в закрытых помещениях внутри объектов: цокольные этажи, чердаки, служебные комнаты. Для их охлаждения используются воздуховоды, которыми они связаны с улицей.
  •  Выносной конденсатор. Они также могут быть установлены в замкнутых помещениях, при этом конденсаторный блок выносится на улицу.

производители чиллеров

 Монтаж фанкойлов производится на пол или на стену (расстояние от пола около 30 см), потолок. Можно использовать фанкойлы без корпусов и монтировать их под декоративные панели или натяжные и подвесные потолки. Также фанкойлы устанавливаются вместо радиаторов под окна, при условии, что они с двумя теплообменниками.

Характеристики фанкойлов:

  • Производительность холода (от нескольких единиц до нескольких десятков кВт)
  • Производительность по воздуху м3/ч

 Фанкойлы делятся на группы по количеству теплообменников и могут быть как с одним, так и с несколькими:

  •  Двухтрубная: в такой системе установлен один теплообменник, в который поступает холод или тепло (от чиллера с тепловым насосом).
  • Четырехтрубная: используются 2 теплообменника. В первый подается теплоноситель от чиллера, а во второй вода из центрального отопления. При такой системе фанкойлы работают как радиаторы отопления, из-за этого их можно устанавливать под окнами.

производители фанкойлов

 Проектирование системы чиллер - фанкойлы

  1. Выясняется избыточность тепла для каждого помещения и подбирается оптимальный вариант фанкойла по производительности холода.
  2. По общей сумме тепло избытков подбирается чиллер с необходимой производительностью тепла и холода.
  3. Подбирается диаметр трубопроводов (для этого необходимо произвести гидравлический расчет).
  4. При применении чиллера с насосной станцией (гидравлический контур) проверяют давление, а когда используется без встроенной насосной системы, то ее подбирают.

Для произведения всех расчетов нужен специалист в этой области - инженер теплотехник.

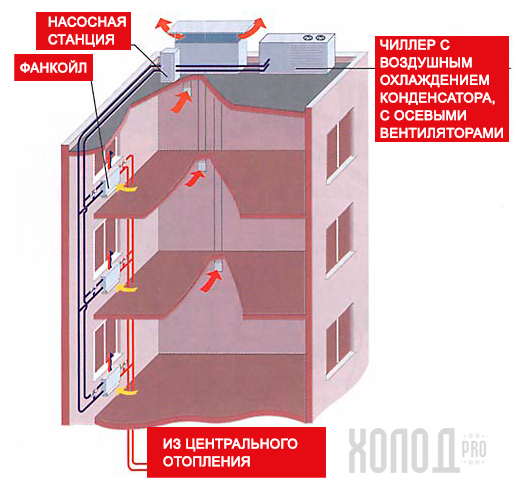

Система миллер-фанкойл

Система чиллер - центральный кондиционер - фанкойлы

 Центральный кондиционер - система кондиционирования, для которой необходим источник из вне холода или тепла. То есть холодная вода от чиллера, либо фреон от компрессорно-конденсаторного блока, возможно использование горячей воды из системы центрального отопления. Кроме функции охлаждение или отопления комнаты, такая система может вентилировать, поддерживать влажность и даже очищать воздух.

Характеристики центрального кондиционера:

  • Количество обрабатываемого воздуха от нескольких десятков до тысяч м3/ч
  • Производительность по теплу или холоду кВт
  • Внешнее статическое давление, производимое вентилятором кПа

 Такая система используется на объектах со множеством помещений, которые отличаются по избыточности тепла. В таком варианте свежий воздух подается от центрального кондиционера, а регулирование температуры производится при помощи фанкойлов.

Достоинства системы чиллер - центральный кондиционер - фанкойлы:

  •  В каждом помещении, где установлен фанкойл, регулируется температура отдельно.
  • Сокращается количество сечений воздушных каналов, так как объем воздуха по санитарным нормам меньше, чем объем воздуха, который необходимо подавать без фанкойла.
  • При использовании чиллера с тепловым насосом, возможен обогрев в межсезонье, когда не работает центральное отопление.

Абсорбционное нагревание и охлаждение - сокращает затраты на цену системы кондиционирования больше чем на 70%.

 Такая система позволяет экономить электроэнергию, увеличивает эффективность силового оборудования, меньше в размерах и более надежная. Поэтому в современных зданиях используют оборудования автоматизации офиса - объединение контроля за освещением, кондиционированием, линиями связи и т.д.

 Примером такой машины является Абсорбционный агрегат Sanyo. Они производят охлажденную или горячую воду из газа, пара или горячей воды. Применение чиллеров с меньшими вибрациями и шумом, небольшим количеством электроэнергии позволило применять в различных областях охлаждения и отопления.

 При правильном проектировании каркаса, разделении его на несколько секций можно уменьшить потери тепла, достичь высокой степени вакуума при невысокой абсорбционной машине. Необходимо использовать контроль емкости для повышения эффективности работы при максимальных и минимальных нагрузках. Стабильная работа блока очистки, без необходимости текущего обслуживания, благодаря системе вентиляции объединенной с внутренней помпой. Укомплектованы системой безопасности от кристаллизации и замерзания, защита насосов. Такие машины поставляются уже готовыми к монтажу.

Технические характеристики:

  • Температура нагревающей воды: 90 С
  • Расход нагревающей воды: 0.883м3/ч
  • Выходная температура охлажденной воды: 8 С
  • Входная температура охлаждающей воды: 29.4 С
  • Производительность по холоду: 30 RT - 525 RT
  • Абсорбционный чиллер прямого нагрева
  • Источник тепла - природный газ или нефть, температура охлажденной воды 5-12 С. Потребление 3000ккал/ч газа, температура на выходе 7 С, на входе 32 С. Производительность по холоду 100RT-1500RT (1RT=3024 ккал/час)
